Phrozen T-Plate Upgrade Kit Phrozen Sonic Mini 4K

Phrozen T-Plate Upgrade Kit Phrozen Sonic Mini 4K | Zestaw do drukarki Sonic Mini 4k

✅ Płynna praca

✅ Stabilny ruch, niższy opór tarcia

✅ Dzięki specjalnej konstrukcji smarowania prowadnicy liniowej, możliwe jest wyposażenie różnych smarowniczek i połączeń rurowych, a następnie skuteczne napełnienie wózków smarem lub olejem smarowym

✅ Wysoka wytrwałość i dokładność pozycjonowania

✅ Duża kompatybilność

✅ Doskonała zdolność przetwarzania może zapewnić prowadnicy liniowej wysoką precyzję i ułatwić klientom użytkowanie i konserwację, a także osiągnąć oryginalny, bardzo dokładny ruch liniowy.

✅ Charakterystyka urządzeń:

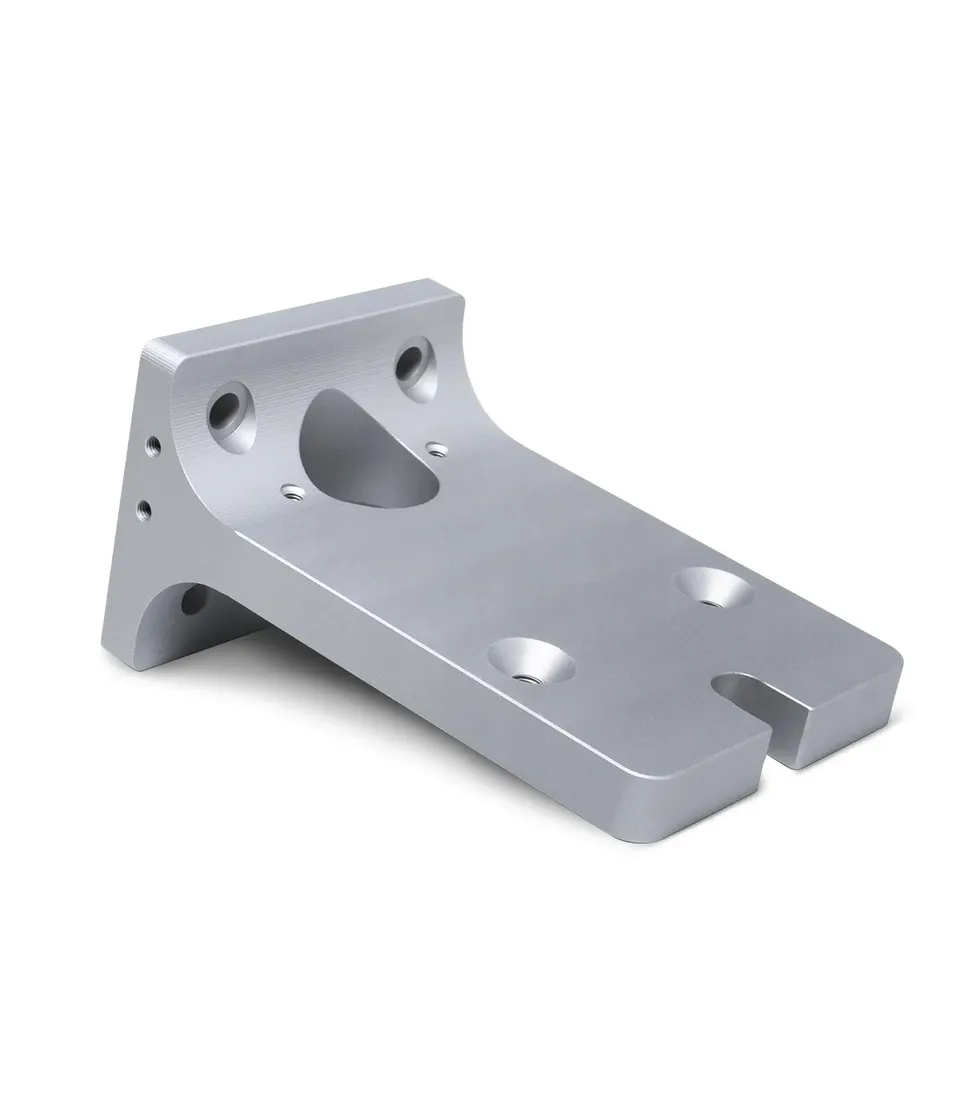

Upgrade Kit do drukarki 3D UV Phrozen Sonic Mini 4k poprawiający stabilność osi Z oraz zwiększa wytrzymałość mechanizmu. Dzięki czemu drukowanie jest dużo stabilniejsze oraz bardziej precyzyjne. Płytka T wykonana ze stopu aluminium, dodatkowym atutem jest to że T-Plate mocowany jest na 4 śruby. Cały zestaw wpływa na poprawę modeli 3D po przez bardziej dokładne oraz precyzyjne wydruki. Silnik krokowy NEMA17 o rozdzielczości 200 kroków na obrót (1,8° na krok). Działa przy napięciu 2 V, przy maksymalnym poborze prądu 1,5 A na cewkę. Charakteryzuje się momentem trzymającym 4,2 kg-cm i posiada 4-pinowe złącze. Prowadnica liniowa umożliwia rodzaj ruchu liniowego, który wykorzystuje elementy obrotowe, takie jak kulki lub rolki. Dzięki zastosowaniu elementów obrotowych między szyną a wózkami można uzyskać znacznie niższe tarcie w porównaniu z tradycyjnymi prowadnicami i zapewnić znacznie płynniejszą pracę.

Dzięki zastosowaniu elementu tocznego w celu zastąpienia tradycyjnego elementu ślizgowego, współczynnik tarcia wynosi tylko 1/50 tradycyjnego tarcia. Ruch toczny ma niski współczynnik tarcia, a różnica między tarciem dynamicznym i statycznym jest bardzo mała. W związku z tym nie występuje poślizg podczas ruchu ładunku. Ze względu na charakterystykę niskiego oporu tarcia, wymagana siła napędowa jest znacznie niższa niż w innych systemach, dzięki czemu zużycie energii jest niewielkie. Ponadto, efekt wzrostu temperatury jest niewielki nawet przy pracy z dużą prędkością. Optymalna konstrukcja mechaniki geometrycznej sprawia, że prowadnica liniowa może przenosić obciążenie we wszystkich czterech kierunkach, promieniowym, odwróconym promieniowym i dwóch kierunkach bocznych.

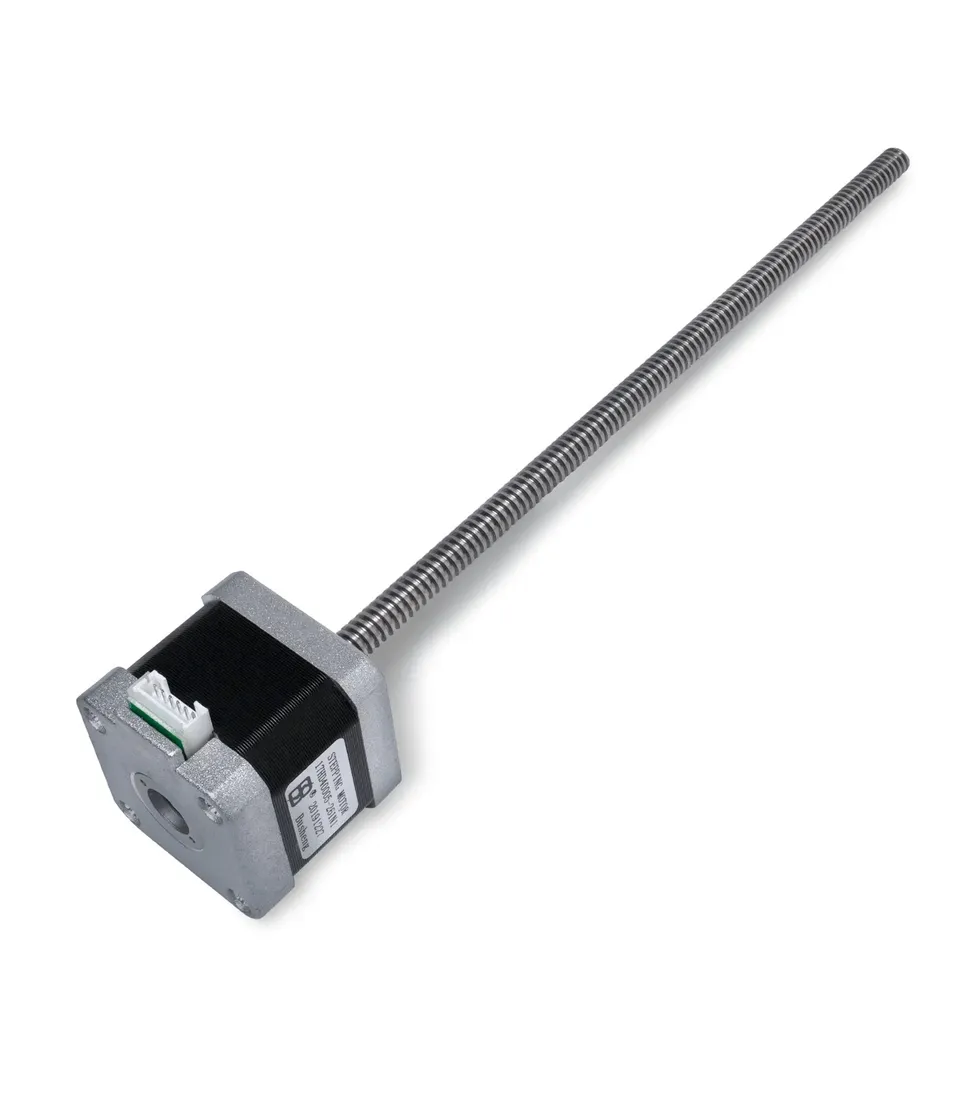

✅ Parametry silnika krokowego:

• Typ: NEMA17
• Model: 17HD40005-220N1
• Złącze:  6 przewodowe wtyk PH 2.0 (brak przewodów)
• Długość Korpusu: 40 mm
• Szerokość Korpusu: 42 mm
• Wysokość Korpusu:42 mm
• Moment Trzymający: 0.41Nm
• Prąd:1.5A
• Indukcja Uzwojenia: 2 mH
• Waga Około: 0,35 kg
• Długość Całości: 260 mm
• Śruba T8 8mm skok: 2 mm
• Długość Śruby: 220 mm

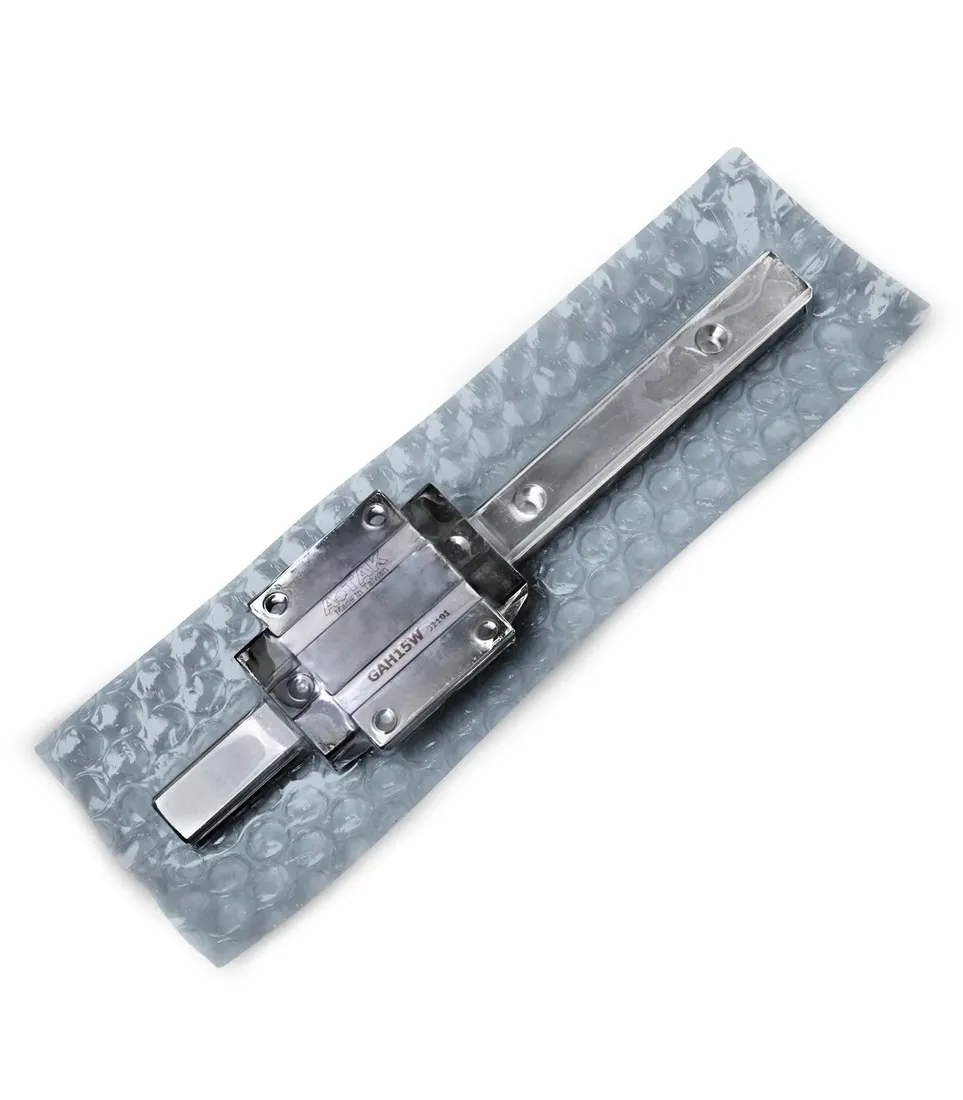

✅ Parametry prowadnicy liniowej:

Wymiar szyny:

• Wysokość: 13mm
• Szerokość:: 15mm
• Długość: 195mm

Wymiar wózka:

• Wysokość: 24mm
• Szerokość:: 47mm
• Długość: 58.5mm

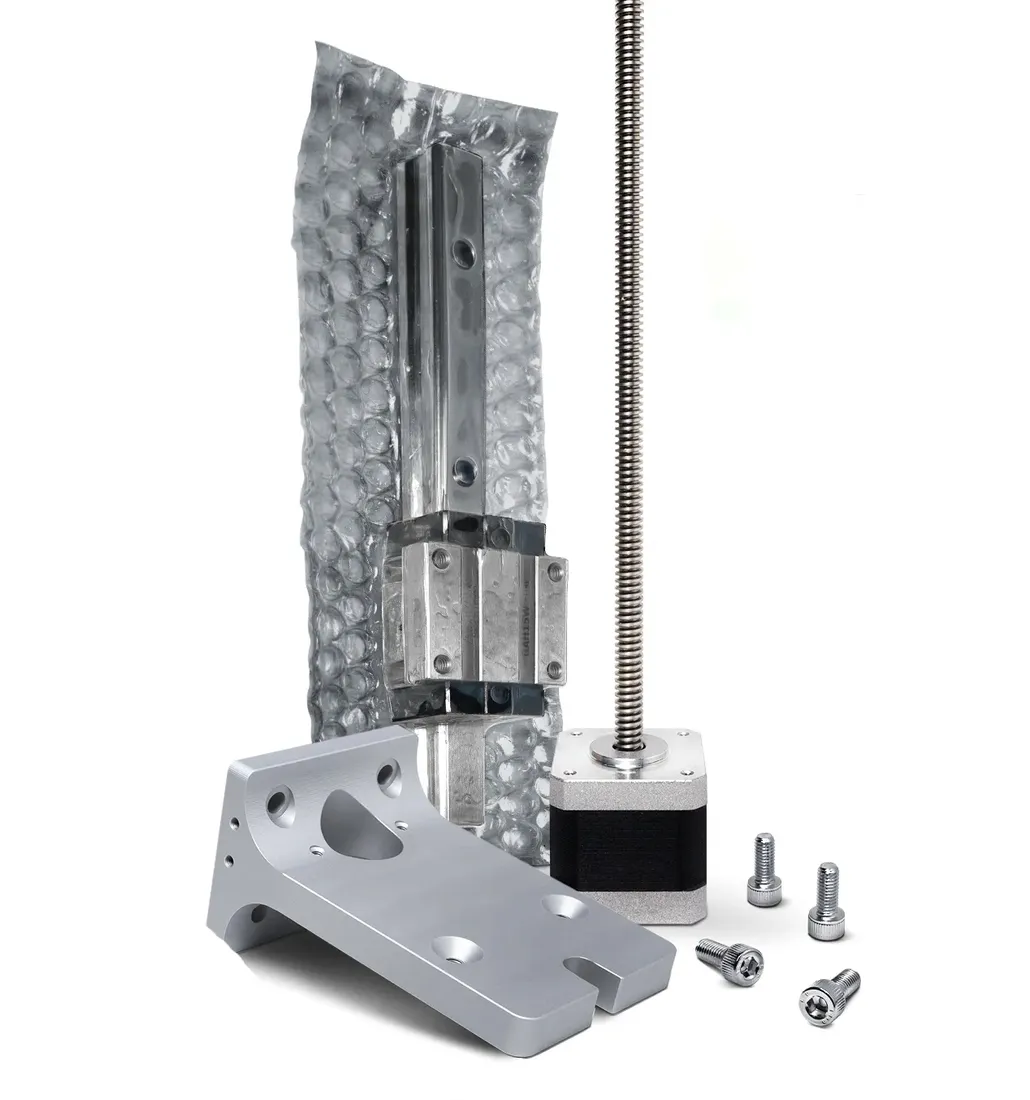

✅ Zestaw zawiera:

• Silnik krokowy
• T-Plate
• Prowadnica liniowa
• Śruby- 4 szt.
